    血氧類儀器開發中硬件電路的一點建議
    來源:徐州銘昇電子科技有限公司
    時間:2020/5/10
    瀏覽量:

    硬件電路對血氧數值的影響:

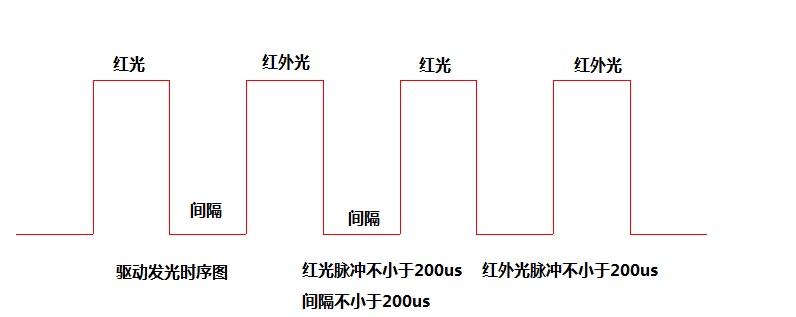

    1、如上圖所示,發光驅動因為受硬件影響,盡量滿足上述最低要求,這樣便于得到一個穩定的信號。

    2在紅光和紅外光脈沖中,因為受硬件電路影響,脈沖不能像理論上的這樣陡峭,脈沖上升存在一個上升周期,脈沖關閉時存在一個下降周期。當使用血氧模擬儀進行校準時,因為不同模擬儀對上升周期和下降周期都存在一個默認的門檻范圍,所以硬件電路中對于發光驅動的開關mos管應選擇開關周期小器件,否則因為器件因素,導致上升周期和下降周期偏長,在修正R曲線時,不同的模擬儀將導致R曲線校準存在偏差,血氧數值越低,偏差越大。結果就是不同模擬儀對應檢測的結果會不同,引發數值的不確定性。因此建議選用驅動發光管的開關mos管的上升周期和下降周期都應該小于150us,越小數據相對于模擬儀越穩定,在不同血氧模擬儀之間的差別越小。特別是數字接收管,上升周期和下降周期時間越長,引發的數值偏差的影響越大。因此建議選擇器件,選擇響應周期小的。

    3、對于指夾式血氧儀來說,在兼顧性能和節能兩方面來說,脈沖周期為200us-250us,間隔200us-250us,總周期在8ms左右的一個125Hz的采樣率,對血氧值和脈率值的穩定性更好。對于不需要節能的血氧儀器來說,脈沖周期控制在500us,總周期8ms也是不錯的選擇。
