    SKX-3000B 胎心信號模擬儀

    SKX-3000B 胎心信號模擬儀



           SKX-3000B胎心模擬儀是模擬人體胎兒心跳的產品,用于檢測超聲多普勒監護儀和多普勒胎心儀等產品的胎心率準確度。該產品升級后,增加了能

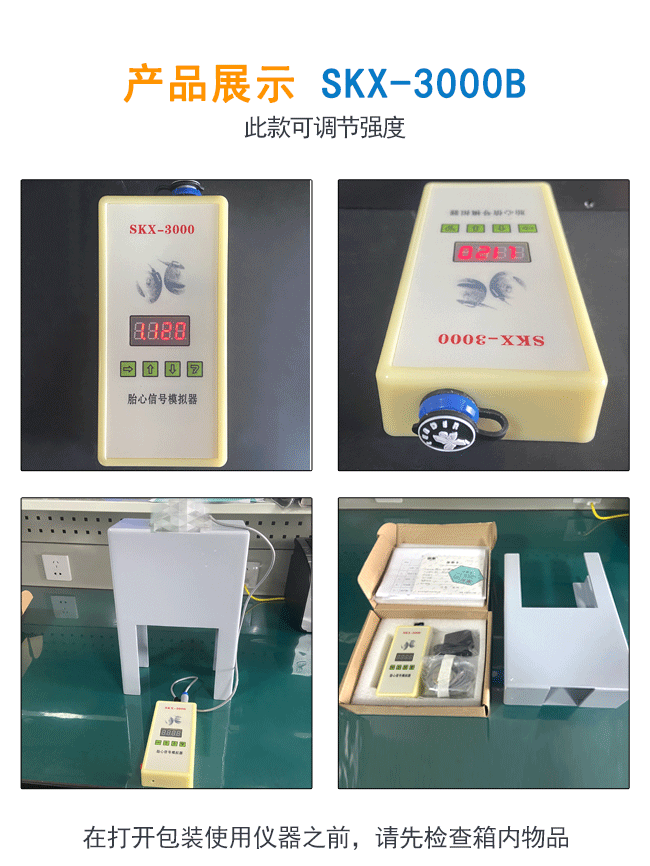

    夠測試胎心儀靈敏度的功能。本產品由主機和測試工裝兩部分組成,使用時請按照使用說明來連接工裝進行測試。

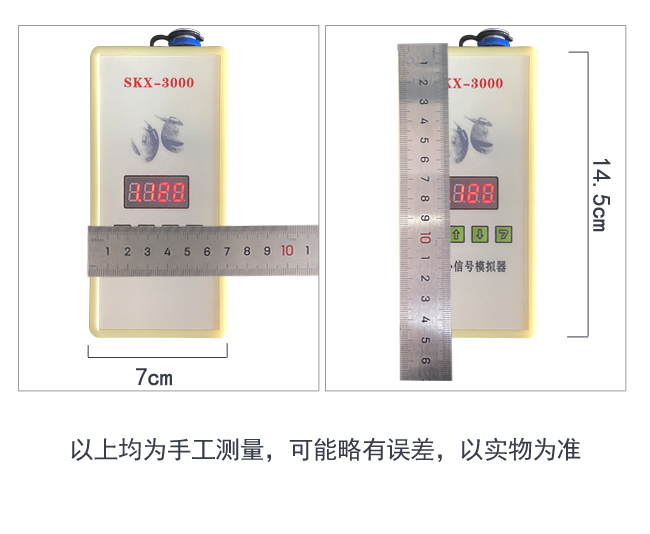

    尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)

    名稱

    長(cm

    寬(cm

    高(cm

    機器尺寸

    14.5

    7

    3

    工裝尺寸

    21

    10

    30

    紙箱尺寸

    32.2

    32.2

    24

    總重量(機器、工裝、紙箱):1.95公斤


    功能特點:

    ★  內置大容量鋰電池,可以長時間工作,外置鋰電池專用充電器。

    ★  采用數碼管顯示,按鍵操作,方便快捷設置參數內容。

    ★  可以調節模擬儀胎心跳動強度,調節胎心率數值。

    ★  可以模擬更改不同體積的模擬胎心

    ★  可以更改模擬不同的胎心震源深度


    注意事項:

    ★  因為是鋰電池,請盡量不要過度放電。

    ★  請注意正確使用充電器,充電器電壓不能高于4.2V

    ★  充電器綠燈亮表示充電完成,紅燈越亮表示電量越低,充滿電需要不小于4小時。

    ★  揚聲器及附屬的焊錫絲是易損件,請小心使用。

    ★  因帶動測試工裝,功率較大,需連接充電器使用,如果設置靈敏度數值較小的情況下,可以使用內置電池工作。


    按鍵說明

    一共有四個按鍵,從左到右依次為選擇鍵、增加鍵、減小鍵、確認鍵

    選擇鍵:

    此按鍵用來選擇要改變的參數,共有4個LED管來顯示4個代碼,分別代表顯示的內容,1代表波形代碼,2-4位代表要更改的參數(第2位代表數值的百

    位,第3位代表十位,第4位代表個位)LED管右下腳的亮點,表示現在選中的參數;可以進行更改。

    增加鍵:

    當使用選擇鍵選擇好數碼管更改內容后,使用此鍵進行參數更改。

    減小鍵:

    當使用選擇鍵選擇好數碼管更改內容后,使用此鍵進行參數更改。

    確認鍵:當數值更改完畢后,此鍵確認后將確認參數的更改,并產生相應的波形。


    波形說明(第一位代碼代表如下內容)

    ★  模擬儀胎心率

         心率設置范圍:30-240bpm(初始數值:120bpm)

    ★  胎心震動強度

         強度設置范圍:1-15(初始數值:8)

         強度數值越大,揚聲器震動的強度越強,當強度較大時,務必連接充電器使用,否則模擬儀將會自動關機

         注意:同等情況下,模擬胎心的圓球(如下圖所示)越大,強度會越強;越小,強度越弱

    ★  震動脈沖寬度

         脈沖寬度設置范圍:20-80ms(初始數值:40ms)

         脈沖寬度值越高,脈沖寬度越寬,每次胎心跳動時,高電平所占脈寬


    檢測多普勒儀器靈敏度的方法:

    A、減小模擬儀靈敏度參數設置;

    B、減小模擬胎心的圓球的大小,越小,臨床上代表胎兒月份越小;

    C、通過調整揚聲器和水箱之間的距離,可以調整模擬胎心到水箱底部的距離,通過此參數調整,可以檢測胎心儀對胎兒心臟深度檢測范圍的一個測試,

          最好測試范圍3~15cm;


    胎心模擬儀使用操作說明:

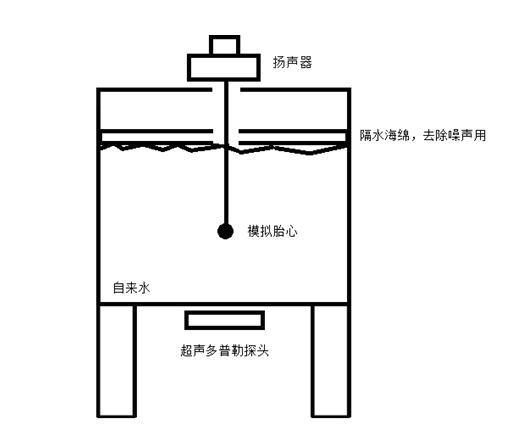

    ★  放置測試工裝到工作臺,測試工裝里面請放入自來水,水面高度距離入水口5cm左右;放好水后,請在水面上面放置一層薄薄的海綿,放置于水面之

         上,作用為去除水面波紋的影響,取得更好的聲源效果;在海綿中間部位有一個直徑約3cm的孔,將揚聲器連接的焊錫絲拉直,注意焊錫絲的最頭端

         有一個球形的團,作為一個模擬胎心;模擬胎心距離工裝容器底部的高度應大于3cm以上;務必將超聲耦合劑放置于超聲探頭上面,并放置超聲探頭

         于工裝容器底部,測量模擬胎心的震動。

    ★  將揚聲器雷莫頭插頭連接到胎心模擬儀頂部雷莫頭座位置。

    ★  開機后顯示1.120,此時使用多普勒探頭測試,胎心率為120bpm。改變參數數值,胎心率數值對應改變。



    更詳細的參數說明,請查看說明書

    SKX-3000B操作手冊 pdf格式

    SKX-3000B視頻講解
